Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden

Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden

  • Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden
  • Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden
Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden
Productdetails:
Plaats van herkomst: China
Merknaam: SMT
Certificering: ISO / SGS Audit
Modelnummer: SMT-K90
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Triplexdoos met Plastic Zak
Levertijd: 7 - 10 weken
Betalingscondities: T / T, L / C
Levering vermogen: 1pcs/7 - 10 weken
Contact
Gedetailleerde productomschrijving
Name: Small Motor Automatic Coil Inserting Machine for Stator / Coil Inserting Machine Model: K90
Stator I.D.: 20-100mm Stator O.D.: ≤160mm
Tooling Travel: 3-10mm Power Supply: ≤70mm
Condition: New Warranty: 12 months
Hoog licht:

de machine van de roltoevoeging

,

Wig die Machine opnemen

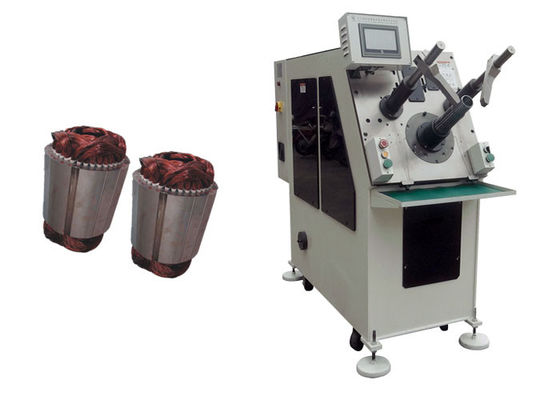

Motor Automatische Rol Machine voor Stator opnemen/Rol die Machine SMT opnemen - K90





De de rol en wig van het machinetussenvoegsel gelijktijdig, worden roltoevoeging gecontroleerd door servomotorsysteem, en wigtoevoeging door veranderlijke frequentiemotor.
Het wordt gecontroleerd door HMI, en de machine kan analyse automatisch diagnostiseren.
Deze machine is geschikt voor het materiaal van het de wigbroodje van de Polyesterfilm met vaste dikte en vaste breedte (breedte en dikte de dimensie wordt verstrekt door klant)
Wig het voeden is door motor te stappen, voedend lengte, knipsel, het vormen zich, zou het opnemen van groefaantal kunnen worden geplaatst.
Zowel zijn de koperdraad als de aluminiumdraad toepasselijk.
Productiecapaciteit ≤25s/set (sluit theman-uren voor het hulpwerk uit)
Primair kwalificatietarief voor koper wire≥98.5%, na herwerking, tarief ≥99.5%



Automatische van de de Statorrol van de Inductiemotor Windende de Toevoegingsmachine

Snel Detail:

1.Automatically nemen het winden in statorgroef op.
2.This de machine wordt gebruikt voor de stator van de inductiemotor.
3.The het winden/de rol en de wig/de hoogste dekking worden gelijktijdig opgenomen.
4. Eenvoudige verrichting, snelheid met geringe geluidssterkte, snelle en hoog automatisme.
5. PLC en touch screencontrole.

Beschrijving:

Deze machine is geschikt om rol en wig in stator door servosysteem op te nemen; Dit type die van Stator Opnemend Machine kan rol en en wig in medio van groef in stator opnemen tegelijkertijd vastklemmen of rollen winden; wig het voeden moet gedaane het stappen van BT zijn motor, en rol en wig het opnemen is door servosysteem; de verschillende parameter zou in mens-machine interface kunnen worden geplaatst; de snelheid en het voeden wijze is acquirable volgens verschillend groef vullend tarief en verschillend soort draad; de verschillende productie van de groottestator kan worden bereikt door veranderende te bewerken; ben vooral op micro- inductiemotoren van toepassing zoals airconditionermotor, wasmachinemotor, compressiemotor, ventilatormotor, generator en pompmotor.

Techanicalgegevens

Maximum stator O.D 160mm
Stator I.D 20~100mm
De maximum lengte van de statorstapel 120mm
Groefnummerreeks 8~48 groeven
Maximum het winden het voeden tarief 80%
Aangewezen draad Koperdraad/Aluminiumdraad
Krachtbron 380V/50Hz
Luchtbron 0.5-0.8MPa
Machineproductiviteit 400pcs/8 uren
Machineafmeting 1800mm × 650mm × 1700 mm
Gewicht ongeveer 1000Kg

Toepassing:

Deze machine kan het winden/de rol en de wig/de hoogste dekking in de statorgroef gelijktijdig opnemen. Deze machine wordt gebruikt voor de stator van de inductiemotor wat de specificatie in de onderstaande lijst ontmoeten.

Concurrentievoordelen:

De eenvoudige verrichting, de snelle snelheid en de hoge automatisering, de wig en het winden worden gelijktijdig opgenomen. Loonkostenbesparing. PLC en touch screencontrole.


Machine hoofdfunctie en kenmerk
l. De machine neemt rol op en de wig gelijktijdig, wordt roltoevoeging gecontroleerd door servomotorsysteem, en wigtoevoeging door veranderlijke frequentiemotor.
2. Het wordt gecontroleerd door HMI, en de machine kan analyse automatisch diagnostiseren.
3. Deze machine is geschikt voor het materiaal van het de wigbroodje van de Polyesterfilm met vaste dikte en vaste breedte (breedte en dikte de dimensie wordt verstrekt door klant)
4. Wig het voeden is door motor te stappen. het voeden lengte, knipsel die, het vormen zich, groefaantal opnemen kunnen zou worden geplaatst.
5. Zowel zijn de koperdraad als de aluminiumdraad appliable.
6. Productiecapaciteit ≤25s/set (sluit de manuren voor het hulpwerk uit)
Belangrijkste onderdelen
PLC: Mitsubishi
Servomotor: Mitsubishi
Wig het voeden motor: Sihai
Touchscreen: Tongtai
Cilinder: SMC
Sensor: Autonics
Schakelaar en Knoop: Schneider
Andere elektrische delen: Delixi/Schneider

De automatische Stator die van de Inductiemotor Opnemend Machine winden


Kleine Motorstator die Opnemend Machine Automatische Rol die Machine opnemen winden 0
