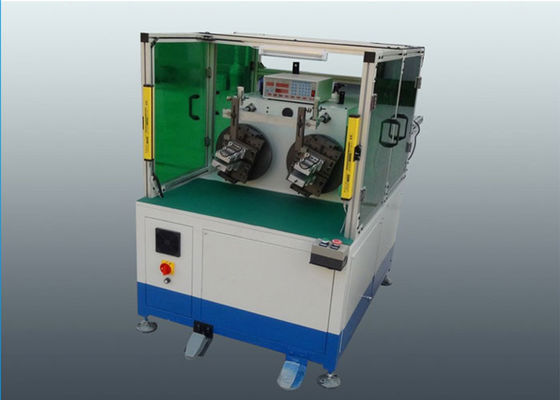

Elektrische de Statorrol van de Automotor Automatische het Winden Machine SMT-WR100

Elektrische de Statorrol van de Automotor Automatische het Winden Machine SMT-WR100

Electric Car Motor Automatic Stator Coil Winding Machine SMT-WR100

Productdetails:

Plaats van herkomst: China
Merknaam: SMT
Certificering: ISO9001 / SGS
Modelnummer: SMT-WR100

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Triplexdoos, of zoals vertellen ons uw vereiste over het pakket.
Levertijd: 3-9 weken
Betalingscondities: T / T, L / C
Levering vermogen: 1pcs/3-8 weken
Contact nu
Gedetailleerde productomschrijving
naam: Elektrische de Statorrol van de Automotor Automatische het Winden Machine Vlieger: 200mm
Overdrachtaantal: 2-8pcs Voeding: 220V/50/60Hz 1.5Kw
Dimensie: (L) 1050* (W) 1800* (H) 1500MM Windend hoofd: 2-6pcs
Luchtdruk: 0.6-0.7Mpa De diameter van de draad: 0.150.9mm

Elektrische de Statorrol van de Automotor Automatische het Winden Machine SMT-WR100





De rol die proces opnemen is over het algemeen het meest tijdrovende element in de vervaardiging van een stator voor een elektrische motor. Het is even belangrijk dat de rollen goed beschermd tijdens het proces van de roltoevoeging zijn. om onze klanten de perfecte oplossingen aan te bieden, construeert Nide goed zijn machines, zelfs het bewerken, die volgens een uiterst hoge norm en goed opgepoetst wordt vervaardigd en behandeld om perfecte resultaten te geven.



(1) de Informatie van de hoofdmachine



Model WR100
Draaddiameter 0.150.8mm
Roterende Snelheid 800r/min
Windend hoofd 2pcs
Schommelingsdiameter 250mm
Max. het winden afstand 160mm
Luchtdruk 0.4-0.7Mpa
Voeding 220V/50/60Hz 1.5Kw
MOQ 1pcs
Afmeting (L) 1050* (W) 1800* (H) 1500MM



(2) de verrichtingsstappen van deze machine


Productieefficiency van deze machine
Rond 1000pcs/8-uren, is het slechts een ruw idee, hangt van het het aantal en de draaiaantal af van ankergroeven.
Het ladingsanker op de pendel manueel, drukt Startknop, zal de pendel het anker in de het winden positie leveren, en het automatische winden, het indexeren en het draadknipsel, na voltooiing, zullen de pendel het gebeëindigde anker van het winden positie nemen, maakt de exploitant het gebeëindigde anker leeg, wordt één cyclus voltooid.

(3) machine hoofdfunctie en kenmerk


Het winden het bewerken: elke machine heeft één reeks het winden bewerkende en drie verticale windende vormen.
De gehele reeks van het bewerken kan worden veranderd, en het neemt over 15min.
De draaischijf is twee postenstructuur. Het keurt servosysteem goed om overdrachtvorm te roteren en te indexeren.
Sta drie draden toe die gelijktijdig winden.
De hoofdas wordt gecontroleerd door servomotor. De het aantalnauwkeurigheid van de roldraai is draai ±1.
De het werk omwentelingssnelheid kan worden geplaatst. De machine heeft geen verschillend trilling en lawaai.
Vrij van emailschade en draadbreuk. Zodra de koperdraad uit in werking wordt gesteld, zal de machine automatisch ophouden.
PLC kan draaiaantal, het winden snelheid, het bewerken plaatsen gedaalde hoogte, het bewerken gedaalde snelheid en het winden richting.
X andY de as van draadhooker en draadschaar keurt servosysteem goed. Het kan de lengte van brugdraad aanpassen en draad leiden.
Gedaald bewerken keurt servosysteem goed. Het maximum gedaalde segmentaantal van het bewerken is 6.



(4) OEM/ODM-Profiel


Nemend volledig voordeel van ervaren ingenieurs, bekwame beroeps, perfect materiaal, strikte productieprocesbeheersing en het brede netwerk van de dekkingsdienst, worden wij gewijd om onze klanten van de geoptimaliseerde oplossing aan elektrische motor productie te voorzien. Tot dusver, behalve het grote marktaandeel in China, voeren wij uit machines naar de landen wereldwijd zoals de V.S., Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam, Iran, enz. uit, en onze machines delen de grote reputatie onder klanten voor het duurzame, betrouwbare prestaties, redelijke prijs en de goede na-dienst.



(5) productielijnprofiel



Met de goede dienst, professioneel team en betrouwbare kwaliteit, voorziet Nide klant van verschillende soorten AC motor, gelijkstroom-motor, BLDC-motor die de technische raadplegende dienst en de Kant en klare ontwerpende dienst, met inbegrip van de evaluatie van motorkosten, productiebekwaamheid, personeel opleiding vervaardigen, en voltooit kant en klaar project.



De producten worden hoofdzakelijk toegepast in nieuwe energie automobiele motor, servomotor, generator, motor in drie stadia, pompmotor, compressormotor, huishoudapparaatmotor en andere inductiemotoren. Als wereldleider, hebben wij duidelijke voordelen in stator en rotorkernassemblage, groefisolatie, het auto winden, auto die, auto, autoharsimpregnatie en andere technologie van de motorproductie voor verschillende grootte en groefvorm van stator opnemen smelten.
Elektrische de Statorrol van de Automotor Automatische het Winden Machine SMT-WR100
