De Rol van de de Motordraad van Ce Automatische Verticale het Winden Machine met Twee Windende Hoofden

De Rol van de de Motordraad van Ce Automatische Verticale het Winden Machine met Twee Windende Hoofden

CE Automatic Vertical Motor Wire Coil Winding Machine with Two Winding Heads

Productdetails:

Plaats van herkomst: China
Merknaam: SMT
Certificering: ISO9001/SGS/CE
Modelnummer: SMT-LR100/LR200

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Houten Geval Geschikt voor Overzees Vervoer.
Levertijd: 30 - 53 dagen voor 1set
Betalingscondities: T/T
Levering vermogen: 2pcs/56 - 79 dagen
Contact nu
Gedetailleerde productomschrijving
naam: Automatische Verticale Rol het Winden Machine voor Machine In drie stadia Overdrachtaantal: 2-6pcs
Voeding: 380v/50/60Hz 7Kw Windend hoofd: 1-2 PCs
Maximum Stapelhoogte: ≤70mm De diameter van de draad: Dia 0.11.0mm

Elektrische Motor Windende Machine voor de Alternator SMT van de Autogenerator - LR100/

LR200



l. Het winden het bewerken: elke machine heeft één reeks het winden bewerkende en drie verticale windende vormen.
2. De gehele reeks van het bewerken kan worden veranderd, en het neemt over 15min.
3. De draaischijf is twee postenstructuur. Het keurt servosysteem goed om overdrachtvorm te roteren en te indexeren.
4. Sta drie draden toe die gelijktijdig winden.
5. De hoofdas wordt gecontroleerd door servomotor. De het aantalnauwkeurigheid van de roldraai is draai ±1.



(1) belangrijke Technische Gegevens




Model
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 LR100 LR200
Windend Hoofd 1 1 1 1 2 2
Draaddiameter (mm) 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 0.2~1.0 0.2~1.0
Maak Snelheid leeg ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min 3000 3000
Stapelhoogte ≤80mm ≤120mm ≤150mm ≤230mm ≤70mm ≤70mm
Het winden Precisie + 0 + 0 + 0 + 0 + 0 + 0
Voeding 380v/50/60HZ 8Kw 8Kw 9Kw 7Kw 7Kw
Luchtdruk ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6pa ≥0.6pa
Gewicht ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg ≈1950Kg ≈2300Kg
Afmeting
(L×W×Hcm)
180×110×200 180×120×220 180×130×230 220×180×250 180×130×205 135×100×180



(2) toepassing


Deze machine is geschikt voor 2 polen, 4 polen en 6poles-rollen het winden.

(3) machine hoofdfunctie en kenmerk


Het winden het bewerken: elke machine heeft één reeks het winden bewerkende en drie verticale windende vormen.
De gehele reeks van het bewerken kan worden veranderd, en het neemt over 15min.
De draaischijf is twee postenstructuur. Het keurt servosysteem goed om overdrachtvorm te roteren en te indexeren.
Sta drie draden toe die gelijktijdig winden.
De hoofdas wordt gecontroleerd door servomotor. De het aantalnauwkeurigheid van de roldraai is draai ±1.
De het werk omwentelingssnelheid kan worden geplaatst. De machine heeft geen verschillend trilling en lawaai.
Vrij van emailschade en draadbreuk. Zodra de koperdraad uit in werking wordt gesteld, zal de machine automatisch ophouden.
PLC kan draaiaantal, het winden snelheid, het bewerken plaatsen gedaalde hoogte, het bewerken gedaalde snelheid en het winden richting.
X andY de as van draadhooker en draadschaar keurt servosysteem goed. Het kan de lengte van brugdraad aanpassen en draad leiden.
Gedaald bewerken keurt servosysteem goed. Het maximum gedaalde segmentaantal van het bewerken is 6.



(4) OEM/ODM-Profiel


Nemend volledig voordeel van ervaren ingenieurs, bekwame beroeps, perfect materiaal, strikte productieprocesbeheersing en het brede netwerk van de dekkingsdienst, worden wij gewijd om onze klanten van de geoptimaliseerde oplossing aan elektrische motor productie te voorzien. Tot dusver, behalve het grote marktaandeel in China, voeren wij uit machines naar de landen wereldwijd zoals de V.S., Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam, Iran, enz. uit, en onze machines delen de grote reputatie onder klanten voor het duurzame, betrouwbare prestaties, redelijke prijs en de goede na-dienst.

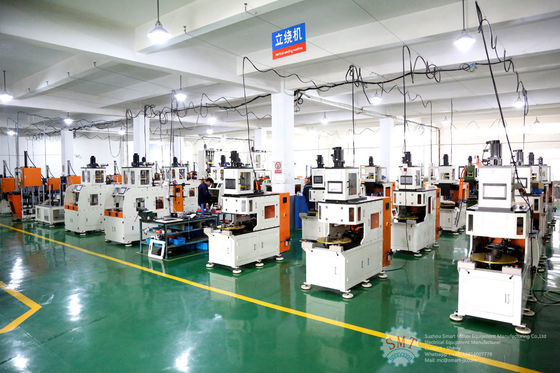

(5) productielijnprofiel



Met de goede dienst, professioneel team en betrouwbare kwaliteit, voorziet Nide klant van verschillende soorten AC motor, gelijkstroom-motor, BLDC-motor die de technische raadplegende dienst en de Kant en klare ontwerpende dienst, met inbegrip van de evaluatie van motorkosten, productiebekwaamheid, personeel opleiding vervaardigen, en voltooit kant en klaar project.
