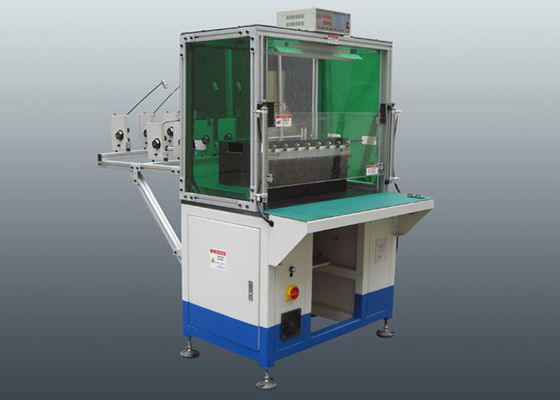

De automatische Productielijn van de de Rotor Elektrische Motor van de Ankerwikkelingsmachine

De automatische Productielijn van de de Rotor Elektrische Motor van de Ankerwikkelingsmachine

Automatic Armature Winding Machine Rotor Electric Motor Production Line

Productdetails:

Plaats van herkomst: China
Merknaam: SMT
Certificering: ISO9001/SGS
Modelnummer: SMT-DR08

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: Triplexdoos of enkel om als uw vereiste te doen.
Levertijd: 29-58 dagen
Betalingscondities: T / T, L / C
Levering vermogen: 1pcs/29-58 dagen
Contact nu
Gedetailleerde productomschrijving
naam: De automatische Productielijn van de de Rotor Elektrische Motor van de Ankerwikkelingsmachine Niet-ladingssnelheid: ≤1500r/min
Vlieger: 200mm Overdrachtaantal: 2-6pcs
Windend hoofd: 8st Overdracht van afstand: ≥170mm
Automatische Grade: Semi-automatische Op maat: Op maat

De automatische Van de de Rotor Elektrische Motor van de Ankerwikkelingsmachine Productielijn SMT-DR08





De machine van het commutatorlassen
Het kan zowel stootbord als haaktype commutatoren lassen. Deze machine wordt toegepast op gelijkstroom-motor en universele motor. Het wordt gecontroleerd door PCL, al gegevens kan het plaatsen op de aanraking worden gedaan sreeen. Er is vier vermogenssturingsmethode, namelijk secundaire constante huidige, secundaire constante voltage secundaire constante frequentie.

Wig die machine opnemen
Het wigmateriaal kan vanaf de eis van de klant, DMD, DM zijn, is de polyesterfilm allen kan in deze machine worden gebruikt.



(1) hoofd Technische Parameter



Model DR08
Draaddiameter 0.080.8mm
Zonder commissie Snelheid ≤3000r/min
Windend hoofd 8pcs
Diameter van kader 20120mm
Max.Transfer afstand ≤250mm
Luchtdruk ≥0.4MPa
Voeding 220V/50/60Hz 0.75Kw
Gewicht 850kgs
Afmeting (L) 1500* (W) 1200* (H) 2100MM



(2) de verrichtingsstappen van deze machine


Rond 1000pcs/8-uren, is het slechts een ruw idee, hangt van het het aantal en de draaiaantal af van ankergroeven.
Het ladingsanker op de pendel manueel, drukt Startknop, zal de pendel het anker in de het winden positie leveren, en het automatische winden, het indexeren en het draadknipsel, na voltooiing, zullen de pendel het gebeëindigde anker van het winden positie nemen, maakt de exploitant het gebeëindigde anker leeg, wordt één cyclus voltooid.

(3) machine hoofdfunctie en kenmerk


Het winden het bewerken: elke machine heeft één reeks het winden bewerkende en drie verticale windende vormen.
De gehele reeks van het bewerken kan worden veranderd, en het neemt over 15min.
De draaischijf is twee postenstructuur. Het keurt servosysteem goed om overdrachtvorm te roteren en te indexeren.
Sta drie draden toe die gelijktijdig winden.
De hoofdas wordt gecontroleerd door servomotor. De het aantalnauwkeurigheid van de roldraai is draai ±1.
De het werk omwentelingssnelheid kan worden geplaatst. De machine heeft geen verschillend trilling en lawaai.
Vrij van emailschade en draadbreuk. Zodra de koperdraad uit in werking wordt gesteld, zal de machine automatisch ophouden.
PLC kan draaiaantal, het winden snelheid, het bewerken plaatsen gedaalde hoogte, het bewerken gedaalde snelheid en het winden richting.
X andY de as van draadhooker en draadschaar keurt servosysteem goed. Het kan de lengte van brugdraad aanpassen en draad leiden.
Gedaald bewerken keurt servosysteem goed. Het maximum gedaalde segmentaantal van het bewerken is 6.



(4) OEM/ODM-Profiel


Nemend volledig voordeel van ervaren ingenieurs, bekwame beroeps, perfect materiaal, strikte productieprocesbeheersing en het brede netwerk van de dekkingsdienst, worden wij gewijd om onze klanten van de geoptimaliseerde oplossing aan elektrische motor productie te voorzien. Tot dusver, behalve het grote marktaandeel in China, voeren wij uit machines naar de landen wereldwijd zoals de V.S., Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam, Iran, enz. uit, en onze machines delen de grote reputatie onder klanten voor het duurzame, betrouwbare prestaties, redelijke prijs en de goede na-dienst.



(5) productielijnprofiel



Met de goede dienst, professioneel team en betrouwbare kwaliteit, voorziet Nide klant van verschillende soorten AC motor, gelijkstroom-motor, BLDC-motor die de technische raadplegende dienst en de Kant en klare ontwerpende dienst, met inbegrip van de evaluatie van motorkosten, productiebekwaamheid, personeel opleiding vervaardigen, en voltooit kant en klaar project.



(6) over Smart

De Automatiserings (Suzhou) Co. van SMT Alliance, Ltd is de gemeenschappelijke onderneming de Chinees-V.S. tussen Slim die de Motormateriaal van Suzhou Vervaardigend Co., Ltd, in 2010, en Alliance-Automatisering (Suzhou) wordt gevestigd Ltd, de dochteronderneming in China van Alliance die die Materiaal, Inc. winden in 1947 wordt gevestigd. Gebaseerd op de decennia van het Ontzag van de ervaring van R&D en van de technologie, integreert SMT Alliance technologieontwerp, vervaardigend, beherend en op de markt brengend om bijkomende voordelen en gezamenlijke ontwikkeling te bereiken.
De producten worden hoofdzakelijk toegepast in nieuwe energie automobiele motor, servomotor, generator, motor in drie stadia, pompmotor, compressormotor, huishoudapparaatmotor en andere inductiemotoren. Als wereldleider, hebben wij duidelijke voordelen in stator en rotorkernassemblage, groefisolatie, het auto winden, auto die, auto, autoharsimpregnatie en andere technologie van de motorproductie voor verschillende grootte en groefvorm van stator opnemen smelten.
