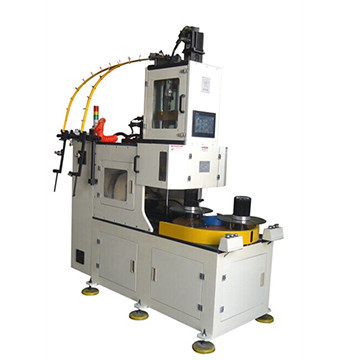

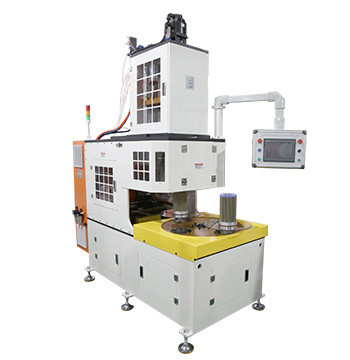

Volautomatische statorwikkelmachine 2000 tpm 150 mm stapel

Automatische wikkelmachine voor AC-motor inductiemotor

Deze machine wordt voornamelijk gebruikt voor het wikkelen van de 2-polige stator. Eén stator wordt in elke cyclus gewikkeld, wat de productie-efficiëntie aanzienlijk verbetert, automatisch laden en verwijderen van de mal, om de kunstmatige arbeidsintensiteit te verminderen. Het wikkelproces kan aftappen (5 keer) en klemfuncties realiseren, de slag en de draaihoek van de vorkhefboom kunnen naar behoefte binnen een bepaald bereik worden aangepast. Totaal aluminiumlegering (anodische oxidatiebehandeling) frame met geïmporteerde acryl bescherming. Elektrisch wordt voornamelijk bestuurd door PLC, display en frequentieregelaar. Veilige en betrouwbare instelling, weergave.

Belangrijkste functie en kenmerk van de machine

Dewikkelmachine voor elektromotorenis een automatische verticale wikkelmachine met dubbele stations. De draaitafel heeft een structuur met twee stations. Het maakt gebruik van een servosysteem om te roteren en de indexoverdracht te verplaatsen.

In staat om spoelen precies op het vorkachtige vliegwiel te wikkelen en de spoel gemakkelijk over te brengen naar de spoelinvoegmachine, met een hoge efficiëntie en een geweldig invoeg-wikkel effect.

Elkewikkelmachineheeft één set wikkelgereedschap en drie verticale wikkelvormen.

De hele set gereedschap kan worden verwisseld en duurt ongeveer 15 minuten.

De hoofdas wordt bestuurd door een servomotor. De nauwkeurigheid van het aantal wikkelingen is ±1 wikkeling.

PLC kan het aantal wikkelingen, de wiksnelheid, de hoogte van het gereedschap, de snelheid van het gereedschap en de wikkelrichting instellen.

X- en Y-as van de draadhaak en draadsnijder gebruiken een servosysteem. Het kan de lengte van de brugdraad en de aansluitdraad aanpassen.

Het gereedschap maakt gebruik van een servosysteem. Het maximale segmentnummer van het gereedschap is 6.

Maakt het wikkelen van twee draden tegelijkertijd mogelijk.

En het is voorzien van de weergavefunctie van dynamische wikkelingen, werkelijke wikkelingen, ingestelde wikkelingen, foutoorzaken en positie zelfcontrole.

Vrij van emailbeschadiging en draadbreuk. Zodra de koperdraad op is, stopt de machine automatisch.

Deautomatische wikkelmachineheeft geen duidelijke trillingen en geluid.

(1) Belangrijkste technische gegevens

(2) Toepassing

Deze machine is geschikt voor het wikkelen van 2-polige, 4-polige en 6-polige spoelen.

(3) Belangrijkste functie en kenmerk van de machine

Wikkelgereedschap: elke machine heeft één set wikkelgereedschap en drie verticale wikkelvormen.
De hele set gereedschap kan worden verwisseld en duurt ongeveer 15 minuten.
De draaitafel heeft een structuur met twee stations. Het maakt gebruik van een servosysteem om te roteren en de indexoverdracht te verplaatsen.
Maakt het wikkelen van drie draden tegelijkertijd mogelijk.
De hoofdas wordt bestuurd door een servomotor. De nauwkeurigheid van het aantal wikkelingen is ±1 wikkeling.
De werksnelheid kan worden ingesteld. De machine heeft geen duidelijke trillingen en geluid.
Vrij van emailbeschadiging en draadbreuk. Zodra de koperdraad op is, stopt de machine automatisch.
PLC kan het aantal wikkelingen, de wiksnelheid, de hoogte van het gereedschap, de snelheid van het gereedschap en de wikkelrichting instellen.
X- en Y-as van de draadhaak en draadsnijder gebruiken een servosysteem. Het kan de lengte van de brugdraad en de aansluitdraad aanpassen.
Het gereedschap maakt gebruik van een servosysteem. Het maximale segmentnummer van het gereedschap is 6.

(4) OEM/ODM-profiel

Door volledig gebruik te maken van ervaren ingenieurs, bekwame professionals, perfecte apparatuur, strikte controle van het productieproces en een breed dekkend servicenetwerk, zijn we toegewijd om onze klanten de geoptimaliseerde oplossing voor de productie van elektromotoren te bieden. Tot nu toe, behalve het grote marktaandeel in China, exporteren we onze machines naar landen over de hele wereld, zoals de VS, Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam, Iran, enz., en onze machines delen de grote reputatie onder klanten vanwege de duurzame, betrouwbare prestaties, redelijke prijs en goede after-sales service.

(5) Productielijnprofiel

Met goede service, een professioneel team en betrouwbare kwaliteit biedt SMT de klant verschillende soorten technische adviesdiensten voor de productie van AC-motoren, DC-motoren, BLDC-motoren en turnkey-projectdiensten, inclusief de evaluatie van motorkosten, knowhow op het gebied van productie, personeelstraining en een compleet turnkey-project.
