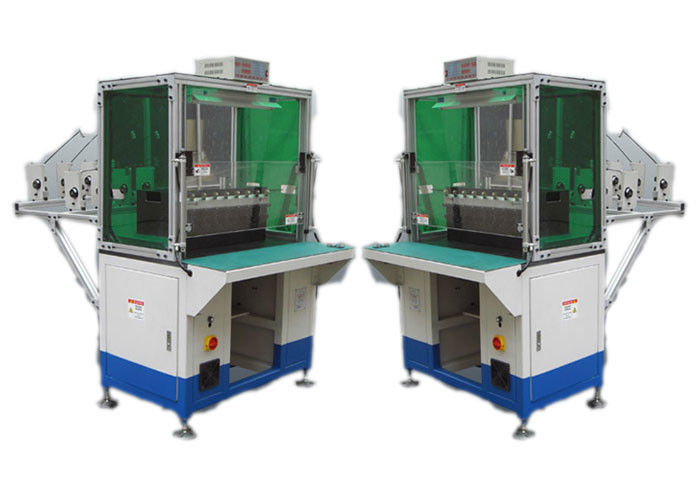

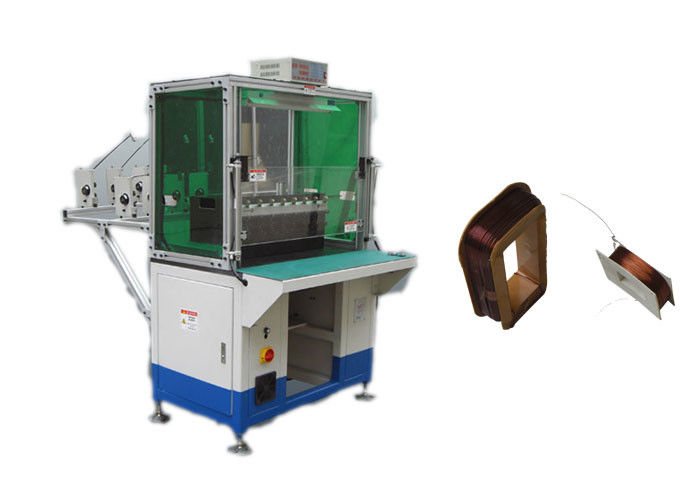

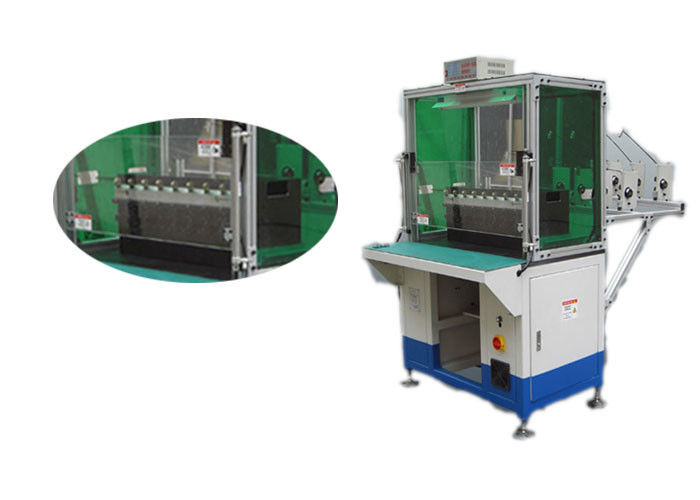

Aangepaste elektrische motorwikkelmachine, alternatorwikkelmachine
Productoverzicht
Aangepaste Wikkelmachine voor Elektrische Motoren, Wikkelmachine voor Alternatoren Benodigde Informatie voor Aanvraag Rotor Productielijn Voor optimale aanpassing, gelieve gedetailleerde tekeningen te verstrekken, waaronder: Rotor laminering tekening Rotor montage tekening Rotor stapel tekening ...
Product aangepaste attributen
Naam:
Ankerwikkelmachine voor elektrische motordynamo
Niet-belasting snelheid:
≤1500r/min
Vlieger:
200 mm
Overdrachtaantal:
2-6pcs
Dimensie:
(L)1500*(B)1200*(H)2100mm
Windend hoofd:
8 STUKS
Luchtdruk:
≥0,45 MPa
Overdrachtsafstand:
≥170mm
Automatisch cijfer:
Semi-automatisch
Aangepast:
Aangepast
Markeren:
aangepaste elektrische motorwikkelmachine
,alternatorwikkelmachine met garantie
,elektrische motorwikkelmachine voor alternatoren
Basis eigenschappen
Plaats van herkomst:
China
Merknaam:
SMT
Certificering:
ISO9001/SGS
Modelnummer:
SMT-DR08
Handelsgoederen
Min. bestelaantal:
1 set
Prijs:
Onderhandelbaar
Verpakking Details:
Multiplex Box of doe gewoon wat uw vereiste is.
Levertijd:
29-58 dagen
Betalingscondities:
T/T,L/C
Levering vermogen:
1 stks/29-58 dagen
Productbeschrijving
Aangepaste Wikkelmachine voor Elektrische Motoren, Wikkelmachine voor Alternatoren
Benodigde Informatie voor Aanvraag Rotor Productielijn
Voor optimale aanpassing, gelieve gedetailleerde tekeningen te verstrekken, waaronder:
- Rotor laminering tekening
- Rotor montage tekening
- Rotor stapel tekening
- Rotor wikkeldiagram tekening (inclusief draaddiameter en aantal windingen)
- Commutator tekening
- As tekening
- Vereiste rest onbalans volume en initiële onbalans volume
- Specificaties van wig- en isolatiepapier materiaal
- Vereiste productiviteit
- Andere technische vereisten
Het verstrekken van fysieke monsters wordt aanbevolen voor de beste resultaten.
Belangrijkste Technische Parameters
| Model | DR08 |
|---|---|
| Draaddiameter | 0.08-0.8mm |
| Onbelaste Snelheid | ≤3000r/min |
| Wikkelkoppen | 8 stuks |
| Diameter van Frame | 20-120mm |
| Max. Transfer Afstand | ≤250mm |
| Luchtdruk | ≥0.4MPa |
| Voeding | 220V/50/60Hz 0.75Kw |
| Gewicht | 850kgs |
| Afmeting | (L)1500*(B)1200*(H)2100mm |
Operatie Proces
Geschatte productiecapaciteit: 1000 stuks/8 uur (varieert op basis van ankersleuven en aantal windingen).
1. Operator laadt handmatig anker op shuttle
2. Druk op START knop start automatisch proces
3. Shuttle levert anker naar wikkelpositie
4. Machine voert automatisch wikkelen, indexeren en draad snijden uit
5. Shuttle retourneert afgewerkt anker
6. Operator lost voltooid anker
Machine Kenmerken
Wikkel Gereedschap: Elke machine bevat een set wikkelgereedschap met drie verticale wikkelvormen (omsteltijd ≈15min)
Draaitafel: Twee-stations structuur met servo-gestuurde rotatie en indexering
Multi-draad Mogelijkheid: Gelijktijdig wikkelen van maximaal drie draden
Precisie Controle: Servo-gestuurde hoofdas zorgt voor ±1 winding nauwkeurigheid
Instelbare Parameters: PLC bestuurt aantal windingen, snelheid, gereedschap hoogte/snelheid en wikkelrichting
Draad Management: Servo-gestuurde X/Y assen voor precieze brug/aanvoer draad aanpassing
Veiligheidsvoorzieningen: Automatische stop wanneer draad opraakt; geen emaille schade of draadbreuk
Gereedschap Verzonken: Servo-gestuurd met maximaal 6 segmenten
OEM/ODM Mogelijkheden
Onze expertise in de productie van elektrische motoren combineert ervaren ingenieurs, geschoolde professionals, geavanceerde apparatuur en strikte procescontrole om geoptimaliseerde oplossingen te leveren. Onze machines worden wereldwijd geëxporteerd (VS, Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam, Iran) en staan bekend om hun duurzaamheid, betrouwbaarheid, concurrerende prijzen en uitstekende after-sales service.
Productielijn Diensten
Wij bieden uitgebreide technische consulting en turn-key projectdiensten voor AC/DC/BLDC motor productie, inclusief kosten evaluatie, manufacturing know-how, personeelstraining en complete productielijn oplossingen.
Over Smart
Suzhou Smart Motor Equipment Manufacturing Co., Ltd is een hightech onderneming gespecialiseerd in het ontwerp, de productie en de verkoop van motorproductieapparatuur. Met 150 medewerkers (waaronder 30+ ingenieurs), een faciliteit van 20.000 m² en geavanceerde productie/testapparatuur, leveren we complete productielijnen (van spoelwikkeling tot eindvorming van de stator) voor verschillende motortypes. Gecertificeerd door ISO9001:2000 Quality Management System sinds 2012.
