Horizontale statorwikkelmachine voor compressoren en industriële motoren met een stator binnendiameter van 60-150 mm
Productoverzicht
Compressor Motor Wikkelspoelen Invoegmachine Horizontaal Invoegen Wikkelspoelen en Papier De QX-serie Compressor Motor Wikkelspoelen Invoegmachine beschikt over een modulair gereedschapsontwerp voor snelle gereedschapswissels (8 minuten omsteltijd). De horizontale wikkelinvoegstructuur is ideaal ...
Product aangepaste attributen
Naam:
Wikkelingspoelen van de compressormotor die machine horizontaal invoegende wikkelingspoelen en papie
Model:
SMT-QX08
Stator-ID:
≥φ60 mm
Stator O.D:
≤Φ210mm
Operatie Way:
horizontaal
Draad:
Cu / Al
Sollicitatie:
Compressormotor/industrie motor
OEM:
OK
Markeren:
60-150 mm Stator I.D. Stator Winding Invoegmachine
,Applicatiecompressor motor stator Winding Invoegmachine
,Industriële motortoepassingen Stator Winding Inserting Machine
Basis eigenschappen
Plaats van herkomst:
CHINA
Merknaam:
SMT
Certificering:
ISO / BV / SGS
Modelnummer:
SMT-QX08
Handelsgoederen
Min. bestelaantal:
1 set
Prijs:
Onderhandelbaar
Verpakking Details:
De machine van de spoel inbrengen is verpakt met multiplexkisten. De dimensie is volgens de machine
Levertijd:
60 werkdagen na het plaatsen van bestelling
Betalingscondities:
T/t, l/c
Levering vermogen:
10 ~ 20 sets per 3 maanden
Productbeschrijving
Compressor Motor Wikkelspoelen Invoegmachine Horizontaal Invoegen Wikkelspoelen en Papier
De QX-serie Compressor Motor Wikkelspoelen Invoegmachine beschikt over een modulair gereedschapsontwerp voor snelle gereedschapswissels (8 minuten omsteltijd). De horizontale wikkelinvoegstructuur is ideaal voor de productie van grote stators en kan worden geïntegreerd met platforms met runderogellagers en Coil Expanding Machines voor drievoudige wikkelinvoeging, waardoor de arbeidsintensiteit wordt verminderd en het laden/lossen wordt vereenvoudigd.
Technische Parameters
| Model | SMT-QX08 |
|---|---|
| Stator I.D | Φ60~Φ150mm |
| Stator O.D | ≤Φ210mm |
| Stapel hoogte | ≤190mm |
| Gereedschapsslag | ≤90mm |
| Compatibele draad | Cu / AL |
| Sleufnummer bereik | 24~48 sleuven |
| Voeding | 380V/50/60Hz 5Kw |
| Gewicht | ≈1050Kg |
| Afmeting | (L)2380×(B)1180×(H)1700mm |
Belangrijkste Kenmerken
- Voegt automatisch wikkelspoelen en wigisolatie in stator sleuven in één bewerking
- Servo-motor aangedreven spoelduwen met pre-push functie
- Servo-motor aangedreven papiersnijden en indexeren met instelbare snelheid
- Instelbare wigpapierlengte met sleuf-per-sleuf, interval sleuf of overslaande sleuf toevoer
- PLC-controller met foutdetectie- en diagnosemogelijkheden
- Pre-feeding papierapparaat zorgt voor consistente papierlengte
- Laagtemperatuur papiersnijden met geïntegreerd verwarmingstoestel
- Instelbare spoelduwsnelheid voor verschillende draaddiktes
- Ergonomische staande bediening met tweehandige startknop
- Snelle omsteltijd van ongeveer 10 minuten
Component Specificaties
- PLC Controller: INOVANCE (China)
- Servo motorsysteem: INOVANCE (China)
- Sensorelementen: OMRON (Japan), AUTONICS (Korea)
- Overige elektrische componenten: SCHNEIDER (Frankrijk), IDEC (Japan), Delixi (China)
- Kogelschroef: HIWIN (Taiwan)
- Lagers: NSK (Japan), SKF (Zweden)
- Pneumatische elementen: AirTAC (Taiwan)
- Luchtdruk: 0.5~1MPa
- Vermogen: 6.5 Kw (werkelijke configuratie kan variëren)
- Stroombron: 3-fase 415V/50Hz
- Gewicht: ≈1150Kg
- Afmetingen: (L)2380×(B)1280×(H)1700mm
Toepassingen
Deze machine is ontworpen voor diverse inductiemotoren, waaronder wasmachinemotoren, aircomotoren, pompmotoren, precisie servomotoren, industriële driefasenmotoren, ventilatormotoren en nieuwe energiemotoren.
Service en Ondersteuning
Wij zijn gespecialiseerd in het ontwikkelen en produceren van machines voor de productie van inductiemotoren en bieden op maat gemaakte oplossingen wanneer dat nodig is. Onze diensten omvatten:
- Eén jaar garantie met gratis technische ondersteuning en vervangende onderdelen
- Overzeese after-sales service met snelle respons
- Productie technisch advies en turn-key projectdiensten
- Assistentie bij de planning van de productielijn
- Personeelstraining en evaluatiediensten voor motorkosten

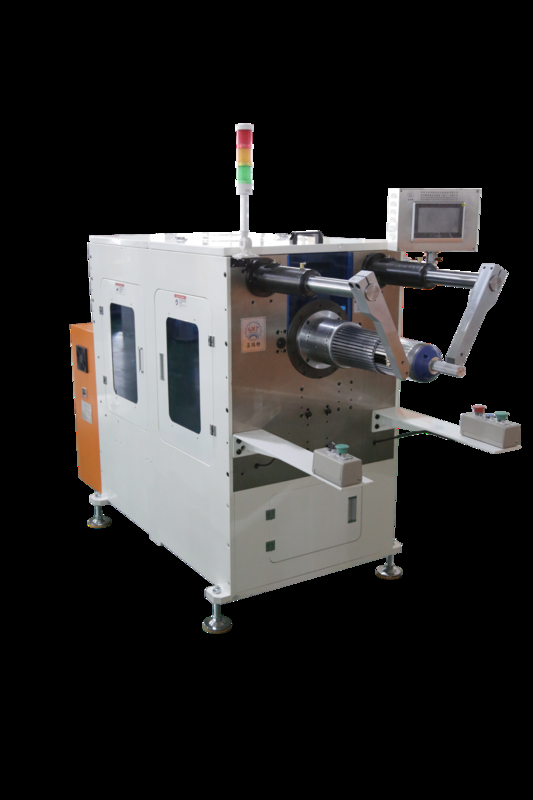

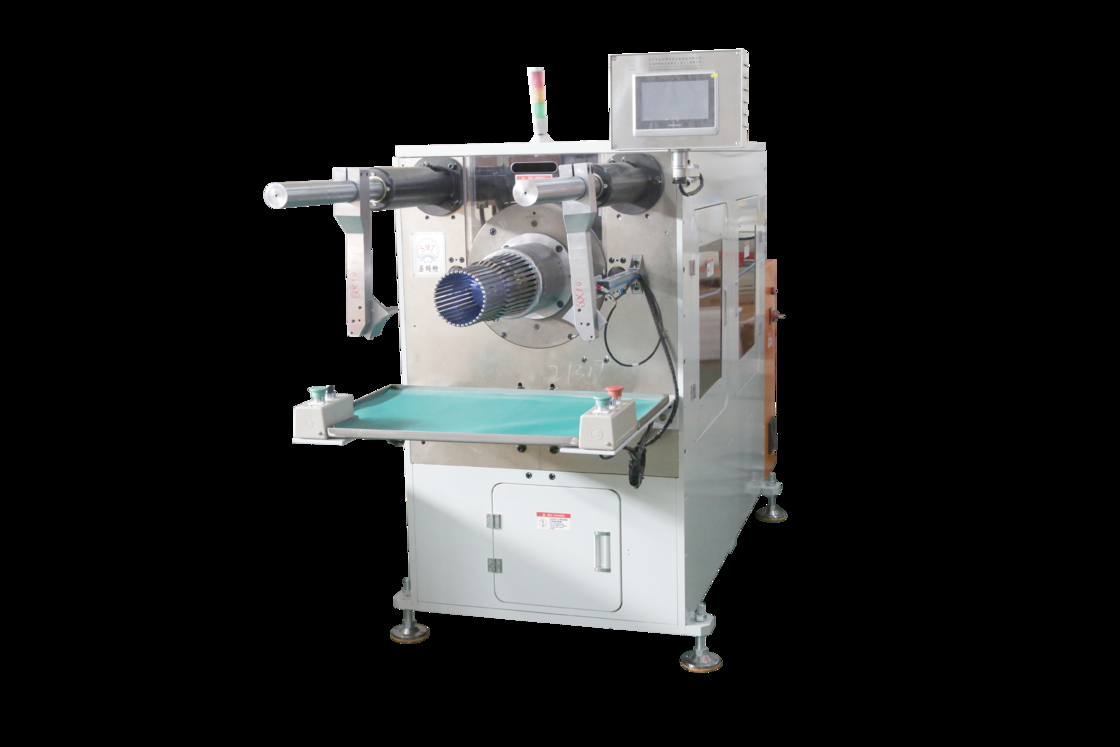

Productafbeelding
