Meerpolige statorwikkelmachine Opwindapparatuur 220V 50Hz / 60Hz

MOQ:	1 INSTELLEN
Prijs:	Onderhandelbaar
Standaardverpakking:	Houten Geval Geschikt voor Overzees Vervoer.
Levertijd:	35-69 dagen
Betaalmethode:	L/C, T/T
Leveringscapaciteit:	1 stks/35-69 dagen

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Certificering

ISO9001 / SGS

Modelnummer

SMT-WR100

naam:

Automatische meerpolige statorspoelwikkelmachine Winderapparatuur

Vlieger:

200 mm

Overdrachtaantal:

2-6pcs

voeding:

220V/50/60Hz 1.5kw

Dimensie:

(L)1051*(B)1811*(H)1501mm

Windend hoofd:

Luchtdruk:

0,6-0,7 mpa

Draaddiameter:

0,15-0,9 mm

Markeren:

Statorwikkelmachine van 220 V

apparatuur voor het winden van statoren met meerdere polen

50 Hz 60 Hz stator wikkelmiddel

Productbeschrijving

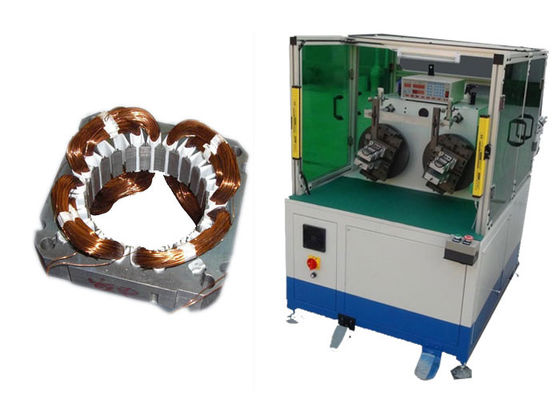

Multi-Pool Statorwikkelmachine Winder Apparatuur

Deze geavanceerde multi-pool statorwikkelmachine werkt op een 220V 50Hz/60Hz voeding. Het beschikt over een Mitsubishi-programmacontroller en GOT voor intuïtieve mens-machine-interactie, waardoor het gemakkelijk is om wikkelparameters aan te passen en op te slaan. De nauwkeurig berekende nokkencombinatie zorgt voor nauwkeurige wikkelprocessen, terwijl het ontwerp met vaste bevestiging en beschermende huls snelle, exacte en veilige draadophangbewerkingen garandeert.

Technische specificaties

Model	WR100
Draaddiameter	0.15-0.8mm
Rotatiesnelheid	800r/min
Wikkelkop	2 stuks
Zwaaidiameter	250mm
Max. Wikkelafstand	160mm
Luchtdruk	0.4-0.7Mpa
Voeding	220V/50/60Hz 1.5Kw
MOQ	1 stuks
Afmeting	(L)1050(B)1800(H)1500mm

Bedrijfsproces

De productie-efficiëntie bedraagt gemiddeld ongeveer 1000 stuks per 8-urige dienst, afhankelijk van de ankersleuven en het aantal windingen. Het geautomatiseerde proces begint met het handmatig laden van het anker op de shuttle. Na het indrukken van START levert de shuttle het anker af op de wikkelpositie waar automatisch wikkelen, indexeren en draadknippen plaatsvinden. Na voltooiing verwijdert de shuttle het afgewerkte anker en laadt de operator het uit om de cyclus te voltooien.

Belangrijkste kenmerken en mogelijkheden

Complete wikkelgereedschapsset met drie verticale wikkelvormen inbegrepen
Snelle gereedschapswisseling (ongeveer 15 minuten)
Draaitafel met twee stations met servosysteem voor rotatie en indexering
Geschikt voor gelijktijdig wikkelen met drie draden
Servo-motor-gestuurde hoofdas met ±1 winding nauwkeurigheid
Instelbare werksnelheid met minimale trillingen en geluid
Voorkomt beschadiging van email en draadbreuk
Automatische stopfunctie wanneer de koperdraad opraakt
PLC-programmering voor het aantal windingen, snelheid, gereedschapshoogte en wikkelrichting
Servo-gestuurde X- en Y-assen voor draadhaak en snijder
Instelbare brugdraad- en aansluitdraadlengtes
Servo-gestuurde gereedschapsverzonken met maximaal 6 segmentmogelijkheden

OEM/ODM-diensten

Door gebruik te maken van ervaren ingenieurs, geschoolde professionals, geavanceerde apparatuur en strikte controle op het productieproces, bieden we geoptimaliseerde oplossingen voor de productie van elektromotoren. Onze machines worden wereldwijd geëxporteerd naar landen als de VS, Italië, Australië, India, Brazilië, Mexico, Turkije, Thailand, Vietnam en Iran, en worden erkend voor hun duurzaamheid, betrouwbaarheid, concurrerende prijzen en uitstekende after-sales service.

Productielijnoplossingen

SMT biedt uitgebreide technische consultancy en turn-key projectdiensten voor de productie van AC-motoren, DC-motoren en BLDC-motoren. Onze diensten omvatten kostenraming van motoren, manufacturing know-how, personeelstraining en complete projectimplementatie. Onze oplossingen dienen verschillende toepassingen, waaronder motoren voor nieuwe energie-auto's, servomotoren, generatoren, driefasenmotoren, pompmotoren, compressormotoren, huishoudelijke apparaten en andere inductiemotoren. Wij zijn gespecialiseerd in stator- en rotorkernassemblage, sleufisolatie, geautomatiseerd wikkelen, inbrengen, versmelten en harsimpregnatietechnologieën voor diverse statorafmetingen en sleufconfiguraties.
